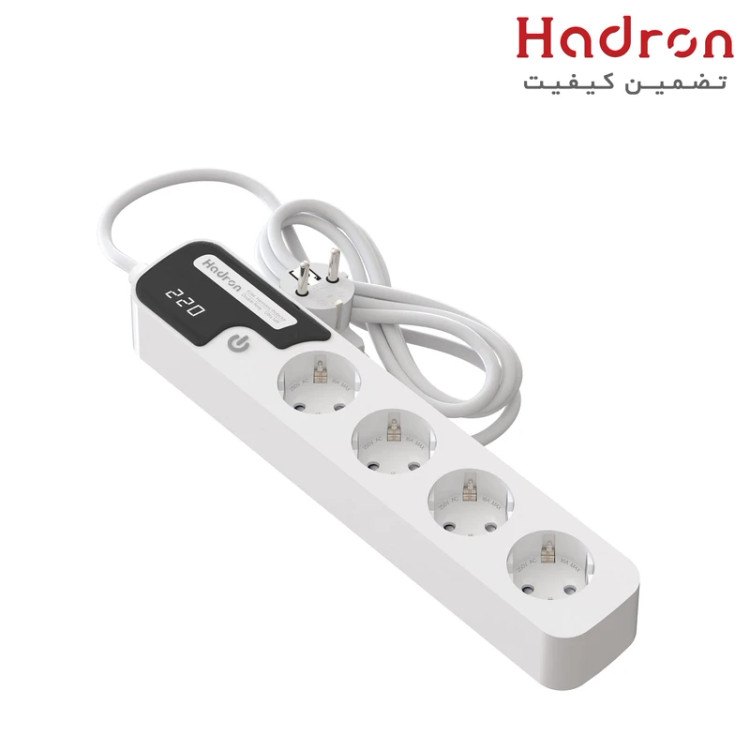

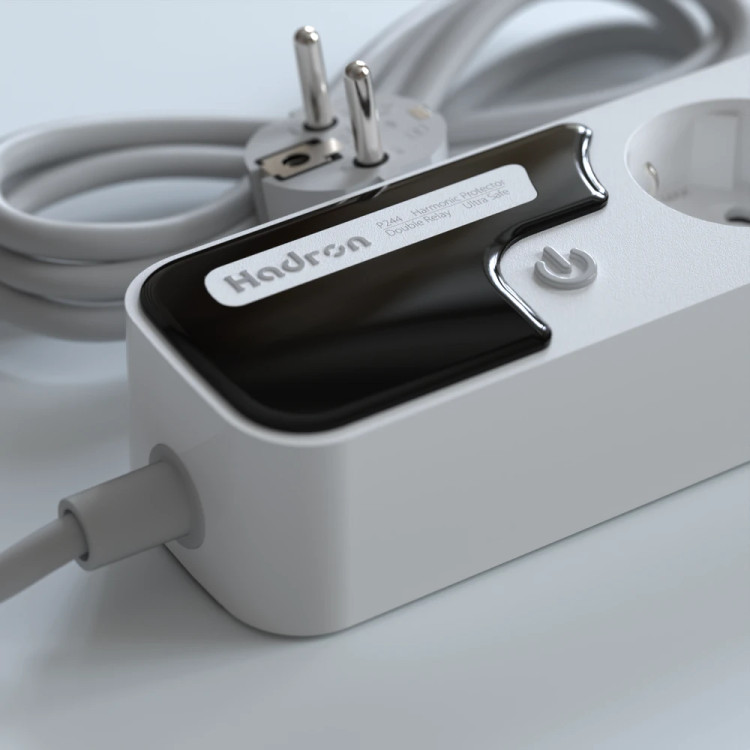

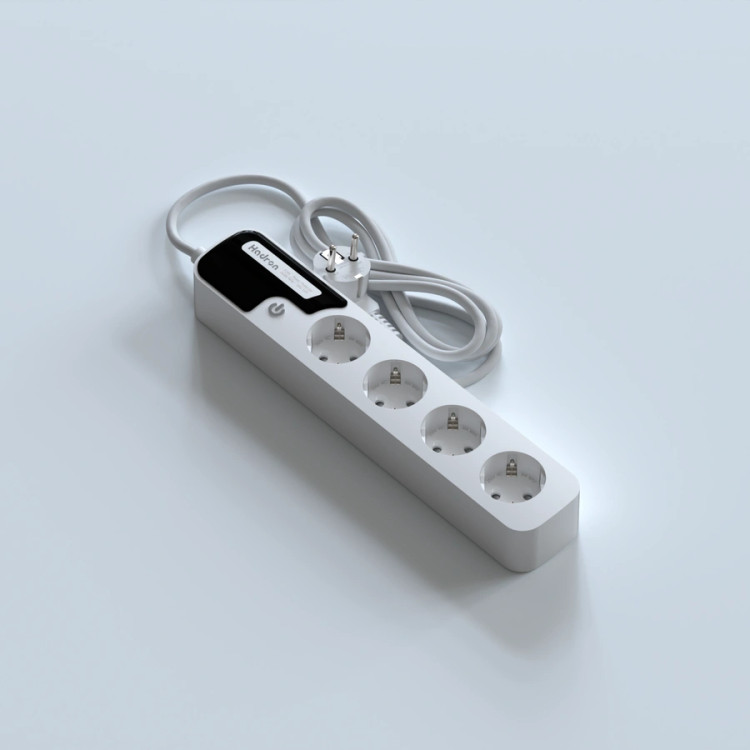

چند راهی و محافظ هارمونیک برق هادرون مدل P244

نقد و بررسی چندراهی و محافظ هوشمند هادرون P244 و P214؛ تراز مهندسی کیفیت توان

در دنیای مدرن الکترونیک، محافظت از لوازم برقی تنها با یک فیوز حرارتی یا مدار سنجش ولتاژ ابتدایی ممکن نیست. منابع تغذیه حساس کامپیوترهای گیمینگ، ورک‌استیشن‌ها، تلویزیون‌های OLED، کنسول‌های بازی و بردهای اینورتر لوازم خانگی بیش از هر چیز قربانی پدیده‌های مخربی چون نوسانات هارمونیکی (THD) و جرقه‌های ناشی از سوئیچینگ نامناسب می‌شوند.

شرکت دانش‌بنیان هادرون توان با عرضه دو مدل P244 (با کابل ۱.۸ متر) و P214 (با کابل ۳ متر)، یک سامانه جامع پایش و حفاظت توان (Power Quality Analyzer) را به بازار ارائه داده است.

تفاوت مدل‌های P244 و P214 در چیست؟

تنها وجه تمایز میان این دو محصول، طول کابل برق ورودی آن‌هاست و از نظر مشخصات الکترونیکی، پردازنده و استانداردهای ایمنی هیچ تفاوتی با یکدیگر ندارند:

• هادرون P244 (کابل ۱.۸ متری): انتخابی ایده‌آل برای میزهای کاری، ستاپ‌های گیمینگ، کنار رک‌ها یا پشت میز تلویزیون که پریز دیواری در فاصله نزدیک قرار دارد و نیاز به جمع کردن اضافه کابل نیست.
• هادرون P214 (کابل ۳.۰ متری): مناسب فضاهایی که وسایل مصرف‌کننده تا پریز اصلی فاصله دارند. کابل بلند ۳ متری به شما اجازه می‌دهد بدون نیاز به رابط‌های واسطه و غیراستاندارد، برق ایمن را مستقیماً به مصرف‌کننده برسانید.

نکته مهندسی: در هر دو مدل از سیم‌های ضخیم تمام مس با مقطع ۳ در ۱.۵ میلی‌متر مربع (3x1.5mm²) استفاده شده است؛ بنابراین حتی در طول ۳ متری مدل P214، هیچ‌گونه افت ولتاژ یا داغ‌شدن کابل در جریان‌های بالای ۱۶ آمپر رخ نخواهد داد.

پردازنده ۳۲ بیتی ARM؛ محاسبه بی‌درنگ هارمونیک (THDv)

تجهیزات مدرن متصل به شبکه برق (مانند درایورهای LED، شارژرهای غیراستاندارد و اینورترها) شکل موج سینوسی برق ۵۰ هرتز را دچار اعوجاج می‌کنند. این اعوجاج که با شاخص THDv سنجیده می‌شود، بدون ایجاد نوسان محسوس در ولتاژ، باعث داغ شدن خازن‌ها و تخریب تدریجی بردهای حساس می‌شود.

هادرون P244/P214 به یک پردازنده ۳۲ بیتی ARM مجهز است که با اجرای محاسبات تبدیل فوریه (FFT)، میزان THD شبکه را به طور لحظه‌ای پایش کرده و در صورت فراتر رفتن از حد مجاز، مدار را قطع می‌کند.

سوئیچینگ در ولتاژ صفر (ZVS) و قطع همزمان فاز و نول

1. فناوری ZVS (Zero Voltage Switching): باز و بسته شدن رله‌ها در کسری از ثانیه و دقیقاً در لحظه عبور موج ولتاژ از نقطه صفر انجام می‌شود. این ویژگی جرقه الکتریکی میان پلاتین‌ها را به صفر رسانده و جریان هجومی اولیه (Inrush Current) را به شدت کاهش می‌دهد.
2. سیستم دو رله مجزا: برخلاف محافظ‌های معمول که تنها فاز را قطع می‌کنند، این دستگاه با بهره‌گیری از دو رله قدرتمند، هر دو سیم فاز و نول را به صورت همزمان قطع می‌کند. این مکانیزم خطرات ناشی از دوفاز شدن، نول معلق یا اشتباهات سیم‌کشی ساختمان را به طور کامل از بین می‌برد.

۴ پروفایل کاری هوشمند برای شرایط گوناگون

با دکمه تعبیه‌شده روی دستگاه می‌توانید متناسب با نوع مصرف‌کننده، یکی از ۴ حالت کاری را تنظیم کنید:

• پروفایل P1 (Ultra Stable): تاخیر و تلورانس بیشتر؛ مناسب برق‌های بی‌کیفیت یا زمان استفاده از موتور برق/ژنراتور.
• پروفایل P2 (High Delay): زمان تاخیر طولانی پس از وصل مجدد؛ ایده‌آل برای تجهیزات دارای کمپرسور گاز مانند یخچال، فریزر و کولرگازی.
• پروفایل P3 (Default): سرعت پاسخ‌دهی استاندارد و متعادل؛ مناسب سیستم‌های اداری، کامپیوترها و تلویزیون.
• پروفایل P4 (Ultra Sensitive): بالاترین سطح واکنش سریع به کوچک‌ترین خطاها؛ مخصوص سرورها، تجهیزات استودیویی و صوتی حساس.

 بخش پرسش‌های متداول خریداران (FAQ)

۱. آیا مدل P214 به دلیل داشتن کابل ۳ متری دچار افت جریان یا ولتاژ می‌شود؟

خیر؛ به دلیل استفاده از هادی‌های مسی خالص با سطح مقطع ۱.۵ میلی‌متر مربع (3x1.5mm²)، مقاومت کابل در کمترین میزان ممکن قرار داشته و انتقال جریان تا سقف ۱۶ آمپر پیوسته بدون افت ولتاژ انجام می‌شود.

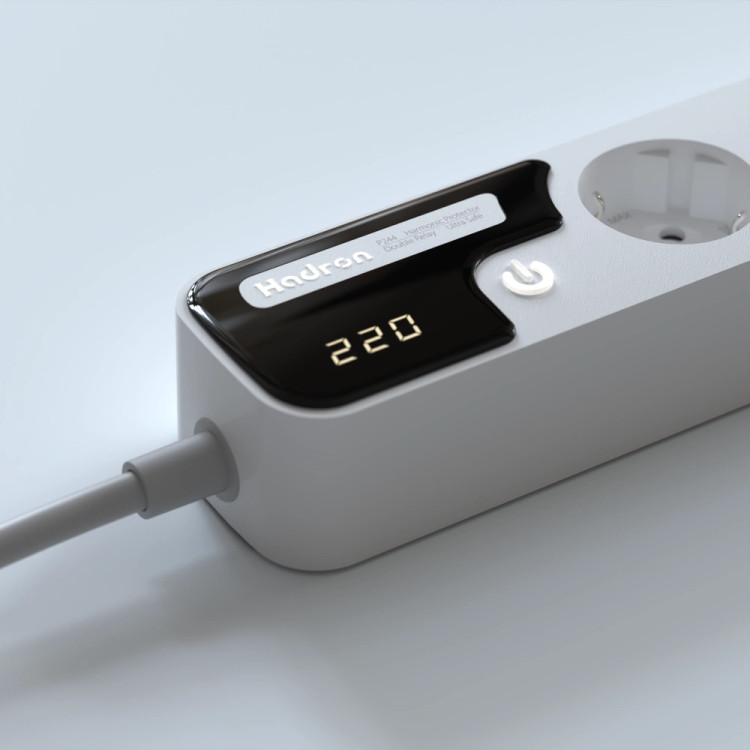

۲. صفحه نمایش دیجیتال هادرون P244/P214 چه اطلاعاتی را نشان می‌دهد؟

این نمایشگر پارامترهای حیاتی برق شامل ولتاژ مؤثر (Vrms)، فرکانس شبکه (Hz)، میزان اعوجاج هارمونیکی (THDv)، دمای سنسور داخلی برد و کدهای خطای حفاظتی را به صورت خوانا نمایش می‌دهد.

۳. آیا می‌توان از این محصول برای لوازم خانگی پرمصرف (لباسشویی، ظرفشویی یا ماکروفر) استفاده کرد؟

بله؛ توان خروجی مجاز دستگاه ۳۹۲۰ وات (۱۶ آمپر) است و ساختار داخلی با باس‌بارهای ضخیم برنجی و کابل مس ۱.۵، تحمل عبور مداوم جریان‌های سنگین خانگی و اداری را فراهم می‌سازد.

۴. محافظت ZVS چگونه مانع خرابی دستگاه‌های ما می‌شود؟

سوئیچینگ در ولتاژ صفر مانع از ایجاد آرک و جرقه‌های لحظه‌ای در زمان وصل رله می‌شود؛ بنابراین نویز ناگهانی و شوک ولتاژی به مدار پاور و خازن‌های ورودی دستگاه‌های متصل وارد نخواهد شد.
