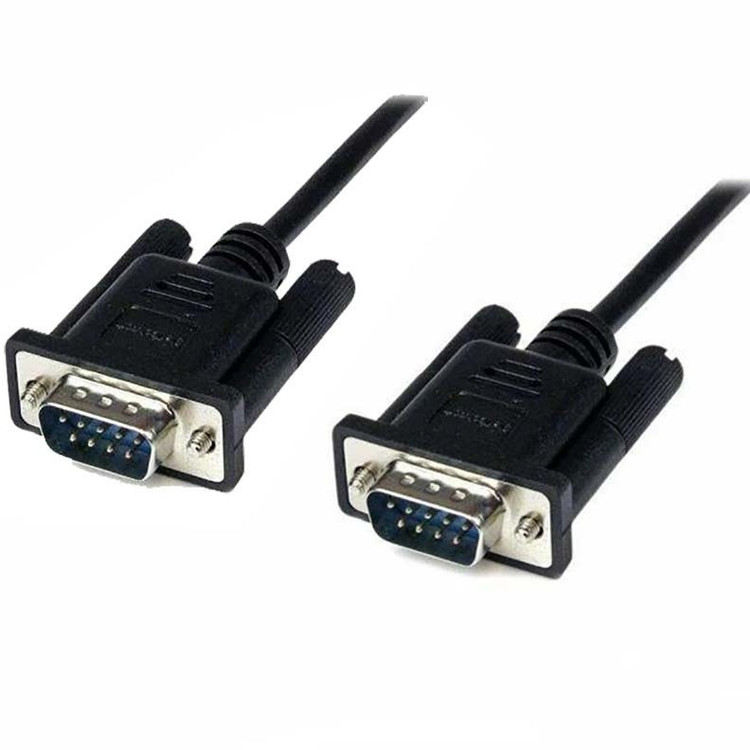

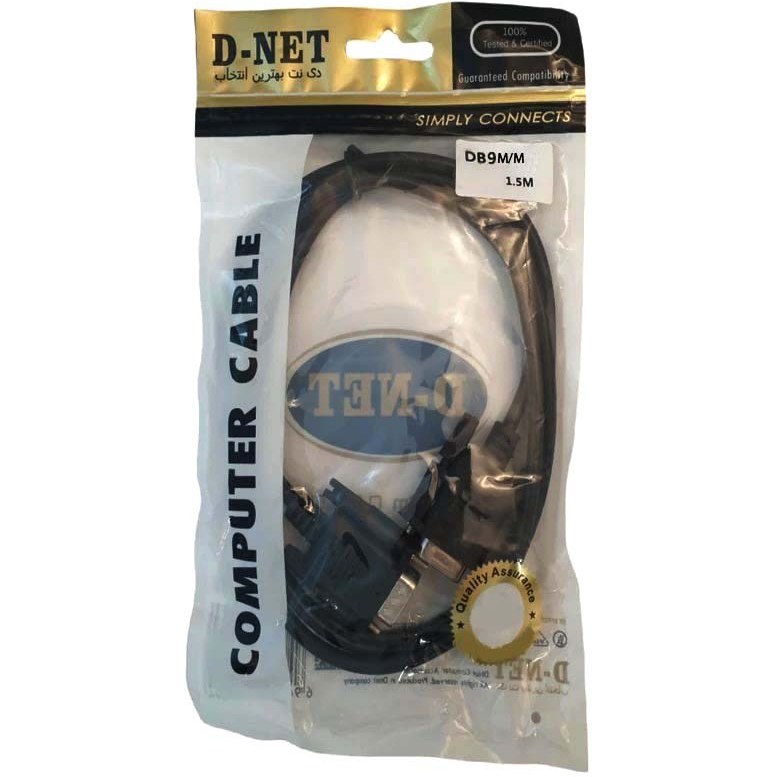

کابل کام دو سر نری دی نت D-NET

کابل COM یا سریال 9 پین (RS-232) چیست؟ راهنمای کامل اتصال و کاربردها

مقدمه: ستون فقرات ارتباطات صنعتی و شبکه

کابل COM یا سریال 9 پین، که با نام‌های فنی کابل RS-232 یا کابل DB9 نیز شناخته می‌شود، یکی از قدیمی‌ترین و در عین حال بادوام‌ترین استانداردهای ارتباطی در دنیای فناوری است. با وجود ظهور فناوری‌های سریع‌تری مانند USB، این کابل به دلیل پایداری فوق العاده، سادگی و قابلیت اطمینان بالا، هنوز هم در بسیاری از محیط‌های تخصصی و صنعتی جایگاه خود را حفظ کرده است.

این کابل به طور معمول دارای یک سری نر 9 پین (DB-9 Male) در هر دو طرف است که برای اتصال به پورت COM (سریال) کامپیوترها و دستگاه‌های مختلف استفاده می‌شود.

کاربردهای اصلی کابل COM 9 پین:

1. پیکربندی و مدیریت تجهیزات شبکه:
   · مهمترین کاربرد امروزی: اتصال به پورت Console روی روترها، سوئیچ‌ها، فایروال‌ها و سایر تجهیزات برندهایی مانند سیسکو (Cisco)، برای انجام تنظیمات اولیه (Initial Configuration) و عیب‌یابی (Troubleshooting) زمانی که دستگاه IP ندارد یا قابل دسترسی از طریق شبکه نیست.
2. اتصال به دستگاه های صنعتی و سیستم های کنترل:
   · اتصال به PLCها (کنترل‌کننده‌های منطقی برنامه‌پذیر)
   · ارتباط با سیستم‌های SCADA برای نظارت و کنترل فرآیندهای صنعتی.
   · اتصال به دریل‌های CNC، کنترلرهای موتور و ربات‌های صنعتی.
3. دستگاه های علمی و آزمایشگاهی:
   · اتصال به تجهیزات اندازه‌گیری، میکروسکوپ‌های پیشرفته، اسپکترومترها و سایر دستگاه‌های آزمایشگاهی که خروجی داده سریال دارند.
4. سیستم های قدیمی (Legacy Systems):
   · بسیاری از کامپیوترهای قدیمی، صندوق‌های فروشگاهی (POS) و دستگاه‌های خاص هنوز از پورت سریال برای ارتباط استفاده می‌کنند.

مشخصات فنی و انواع کابل:

· پورت: DB-9 (دارای 9 پین)
· استاندارد: RS-232
· نوع سیگنال: سریال (داده‌ها به صورت بیت به بیت و پشت سر هم ارسال می‌شوند).
· سرعت انتقال: نسبت به استانداردهای مدرن بسیار پایین است (معمولاً تا 115.2 کیلوبیت بر ثانیه) اما برای کاربردهای کنترلی و متنی کاملاً کافی است.
· انواع متداول:
  · کابل مستقیم (Straight-Through): برای اتصال DTE (مانند کامپیوتر) به DCE (مانند مودم).
  · کابل کراس (Null Modem): برای اتصال دو دستگاه مشابه، مانند دو کامپیوتر، به هم استفاده می‌شود. در این کابل، پین‌های ارسال (TX) و دریافت (RX) برعکس شده‌اند.

نحوه اتصال به کامپیوترهای مدرن:

از آنجایی که اکثر لپ‌تاپ‌ها و کامپیوترهای امروزی فاقد پورت سریال داخلی هستند، برای استفاده از این کابل نیاز به یک مبدل USB to Serial دارید.
این مبدل یک سر آنUSB (برای اتصال به کامپیوتر جدید) و سر دیگر آن پورت سریال 9 پین نر (برای اتصال به کابل COM شما) دارد.

جمع بندی: چرا هنوز از کابل سریال 9 پین استفاده می‌شود؟

· قابلیت اطمینان (Reliability): پروتکل ساده و سخت‌افزار قدرتمند، آن را در برابر نویز و خطا مقاوم می‌کند.
· سازگاری (Compatibility): پشتیبانی از میلیون‌ها دستگاه صنعتی و شبکه‌ای قدیمی و جدید.
· سادگی (Simplicity): نیازمند درایورهای پیچیده نیست و به راحتی توسط نرم‌افزارهای ترمینال (مانند Putty, Tera Term) قابل دسترسی است.

کابل COM 9 پین اگرچه از نظر فناوری قدیمی به نظر می‌رسد، اما به عنوان یک ابزار حیاتی برای مهندسین شبکه، متخصصین اتوماسیون صنعتی و تکنسین‌ها باقی مانده است.
