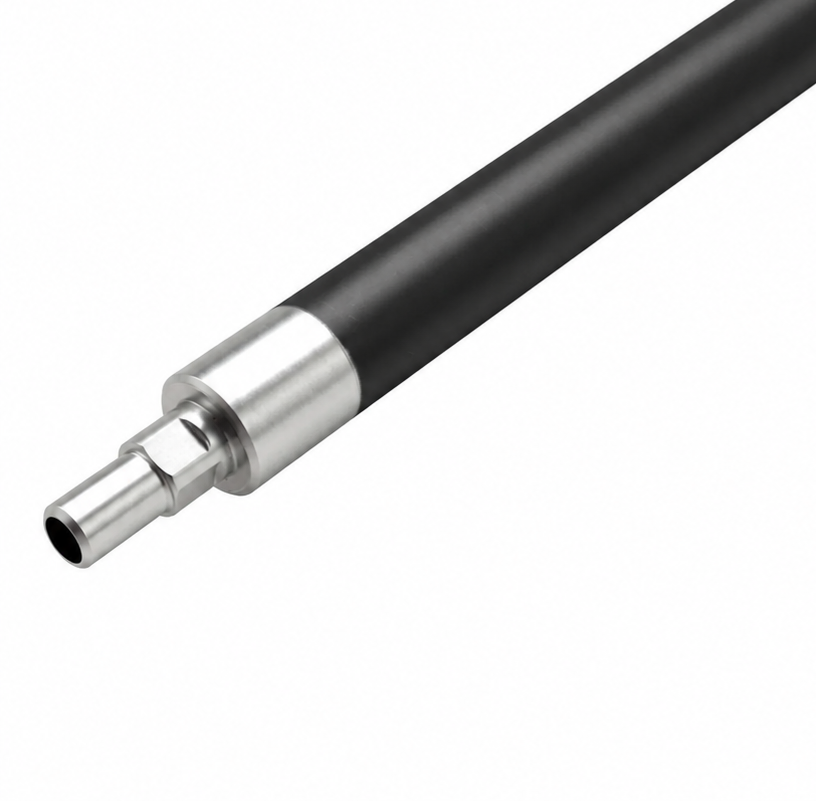

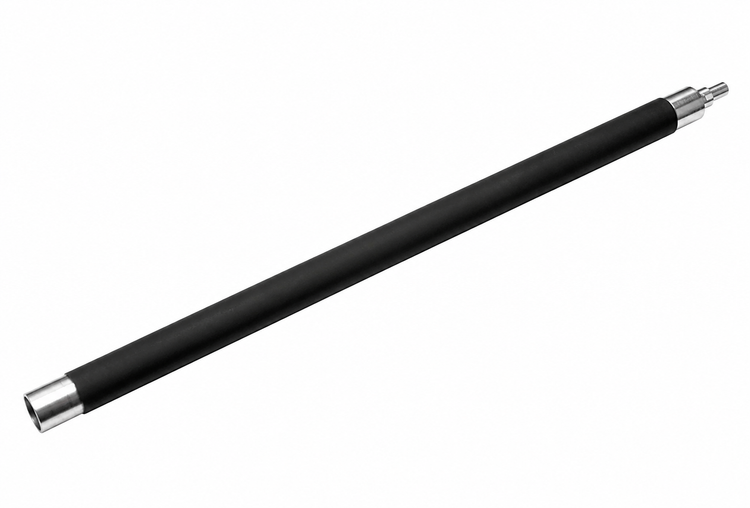

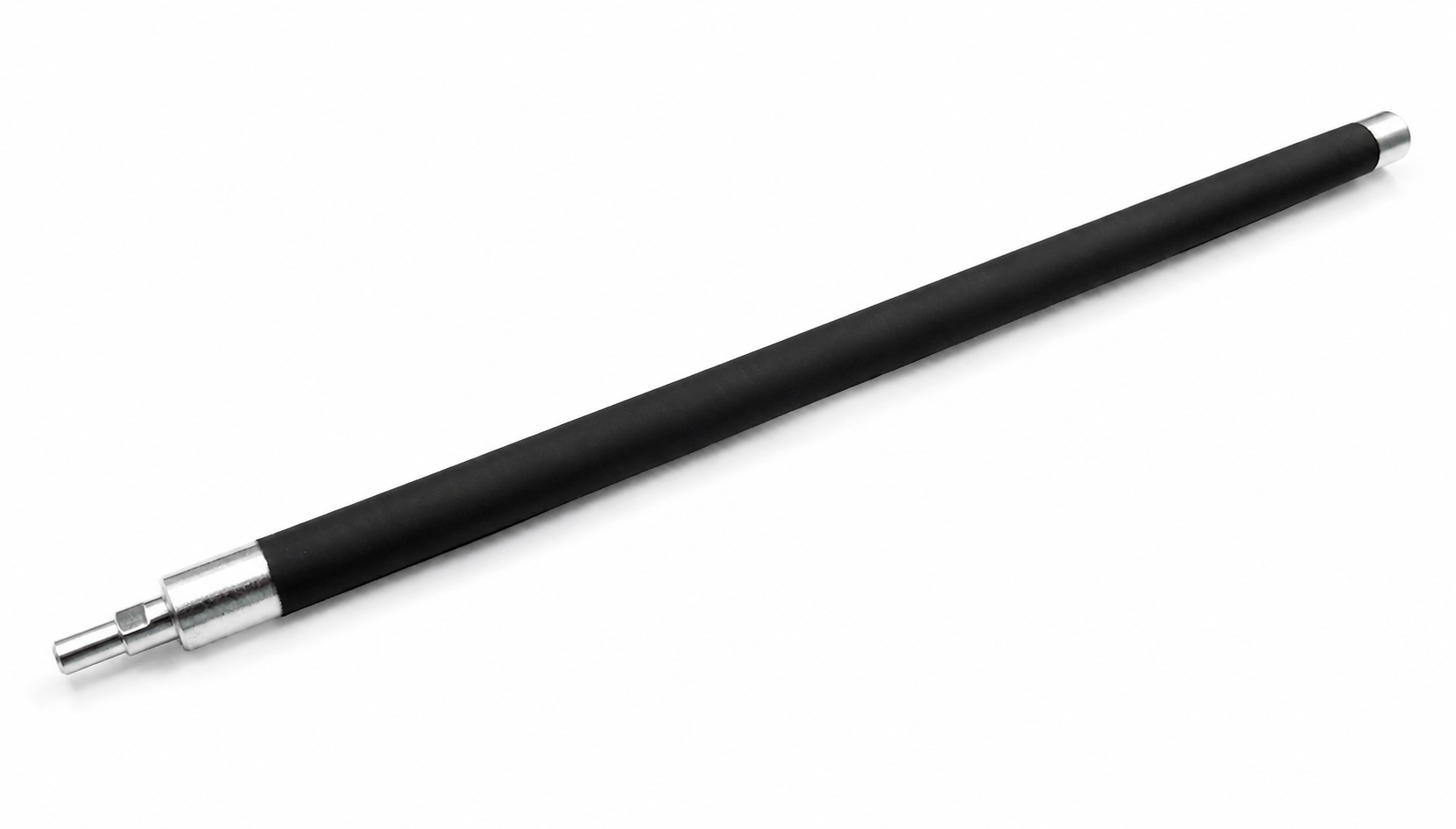

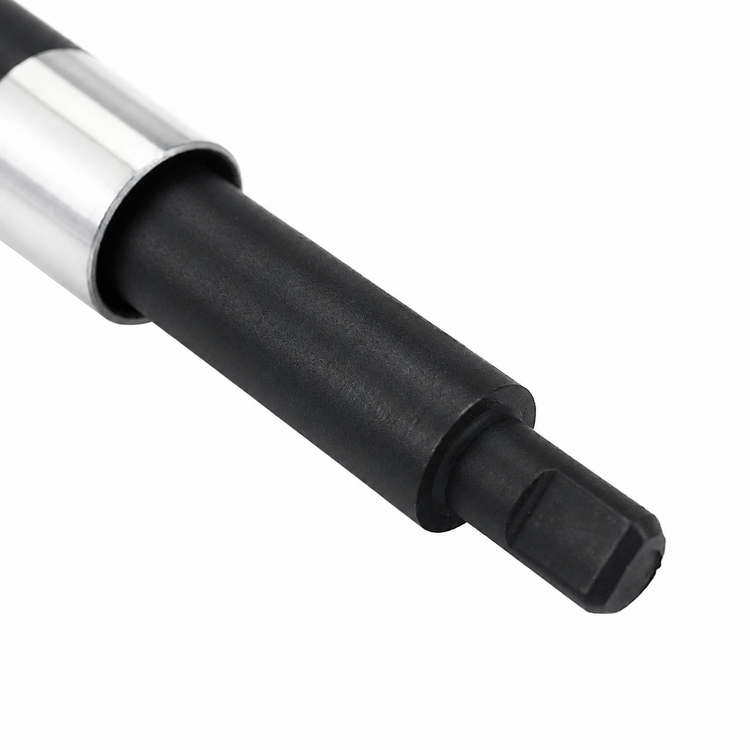

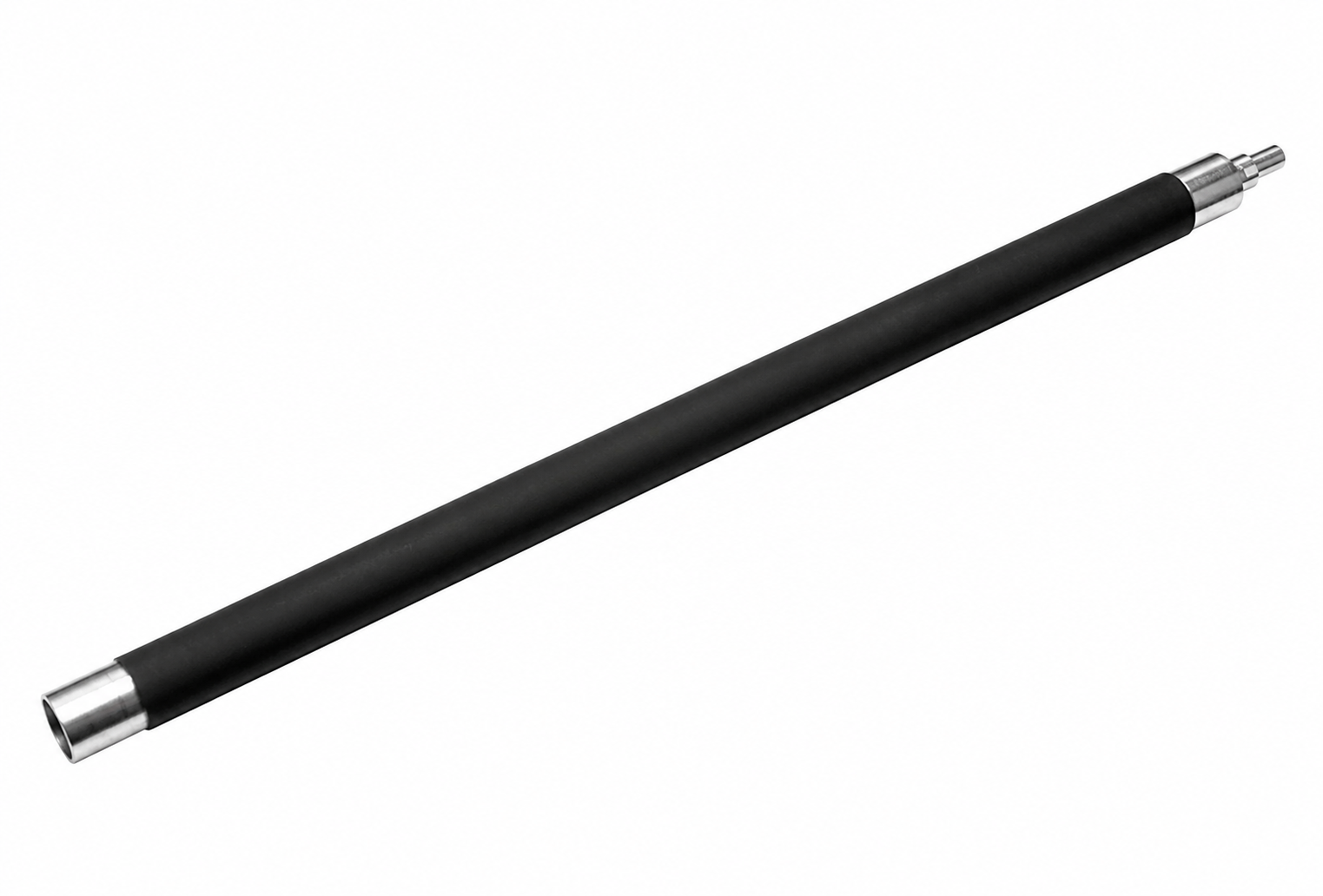

مگنت کارتریج HP 1005

بررسی تخصصی رولر مگنت (Developer Roller) کارتریج لیزری سری HP 1005

در مهندسی چاپگرهای لیزری تک‌رنگ (Monochrome Laser Printers)، کیفیت خروجی، میزان سیاهی متون (Solid Black) و کنتراست نهایی چاپ ارتباط مستقیمی با عملکرد بی‌نقص مجموعه یونیت کارتریج دارد. در این میان، Developer Roller یا همان مگنت کارتریج، کلیدی‌ترین قطعه مکانیکی و الکترومغناطیسی در فرایند توزیع و آماده‌سازی پودر تونر به شمار می‌رود.

در نسل پرینترهای کامپکت کمپانی HP و Canon که بر پایه معماری کارتریج‌های سری 1005 (نظیر کدهای شناخته‌شده 85A، 35A، 78A و 83A) طراحی شده‌اند، ابعاد قطعات مینیاتوری‌تر و حساسیت تلورانس‌های فاصله‌ای به مراتب بیشتر از نسل‌های قدیمی است. از این رو، استفاده از یک Developer Roller باکیفیت  نقش تعیین‌کننده‌ای در طول عمر دستگاه، جلوگیری از اتلاف پودر و ثبت متونی شارپ و بدون سایه ایفا می‌کند.

معماری و ساختار مهندسی Developer Roller

یک رولر توسعه‌دهنده استاندارد از دو بخش بهینه‌شده مکانیکی تشکیل گردیده است:

1. هسته مغناطیسی داخلی (Magnetic Core): این هسته فلزی، دارای یک میدان مغناطیسی خطی و دائمی و چندقطبی است. وظیفه هسته، اعمال نیروی گرانش مغناطیسی به ذرات اکسید آهن موجود در پودرهای تک‌جزئی (Mono-component Magnetic Toner) است تا پودر به سمت سطح غلتک کشیده شود.
2. پوسته خارجی یا غلاف آلومینیومی (Developer Sleeve): این پوسته فلزی بسیار دقیق با پوشش‌های رسانای کربنی و تفلونی پوشیده شده است. سطح این روکش دارای زبری میکروسکوپی استاندارد (Micro-Textured) بوده که چرخش آن هم‌زمان بار الکترواستاتیک تریبوالکتریک (Triboelectric Charging) را به ذرات تونر القا کرده و ضخامت یکنواختی از پودر را روی سطح رولر می‌نشاند.

در کنار این ساختار، همکاری تنگاتنگ رولر با دکتر بلید (Doctor Blade) تضمین می‌کند که قطر لایه پودر تونر در تمام طول عرض صفحه کاملاً یکدست باقی بماند تا هیچ‌گونه خط محو یا ناهمگونی در تصویر پایانی روی درام (OPC Drum) شکل نگیرد.

علائم خرابی و افت راندمان مگنت کارتریج 1005

با هر نوبت شارژ کارتریج و چاپ حجم بالای اوراق اداری، Developer Roller به دلیل اصطکاک مستمر با پودرهای شیمیایی و لبه‌های فلزی دکتر بلید، دچار استهلاک تدریجی می‌شود. مهم‌ترین نشانه‌هایی که بیانگر ضرورت تعویض فوری این قطعه هستند عبارتند از:

• کمرنگ شدن سرتاسری چاپ (Faint Prints): اگر با وجود پر بودن مخزن تونر و تعویض درام، چاپ همچنان خاکستری، کدر و فاقد مشکی عمیق است، پوشش تفلونی مگنت دچار سایش شده یا قدرت جذب مغناطیسی هسته افت پیدا کرده است.
• ایجاد نوارهای طولی سفید و محو: وجود خطوط و شیارهای فیزیکی روی پوسته بیرونی باعث می‌شود در آن بخش‌ها تونر جذب نگردد و خطوط خالی در برگه ثبت شود.
• ناهمگونی تراکم در عرض برگه (Density Variations): سایش غیرمتقارن بوش‌های پلاستیکی دو طرف مگنت یا انحراف محور رولر، سبب توزیع ناهماهنگ پودر و در نتیجه روشن‌تر بودن یک سمت کاغذ نسبت به سمت دیگر می‌شود.
• ایجاد سایه و تکرار تصویر (Ghosting): ناتوانی در تخلیه یا القای بار صحیح الکترواستاتیک به پودر تونر موجب تکرار هاله‌وار متون قبلی در فواصل مشخص چرخشی رولر خواهد شد.

  5. کاربرد محصول
• تعمیر و اورهال کارتریج‌های لیزری مشکی HP و Canon: مناسب جهت استفاده در مراکز خدمات ماشین‌های اداری و شارژ کارتریج.
• رفع مشکل کمرنگی متون و اسناد: بازگرداندن وضوح و شارپنس متون اداری، جداول حسابداری و بارکدهای چاپی به شفافیت اولیه کارخانه.
• تجهیز پرینترهای رومیزی خانگی و سازمانی: قابل نصب روی پرکاربردترین پرینترهای بازار از جمله HP P1102، P1005، M1132، M1212nf و سری‌های مشابه اداری.

6. سوالات متداول (FAQ)

۱. این رولر مگنت با چه مدل‌هایی از کارتریج سازگار است؟

این قطعه با تمامی کارتریج‌های پلتفرم ۱۰۵ شامل کارتریج‌های HP مدل 85A، 35A، 36A، 78A، 83A و همچنین کارتریج‌های کانن 725، 728 و 737 سازگاری کامل ابعادی و مغناطیسی دارد.

۲. آیا مگنت کارتریج 1005 روی کارتریج 12A (HP 1020) قابل نصب است؟

خیر؛ قطر، طول شفت، نوع اتصال چرخ‌دنده و شکل بوش‌های مگنت 1005 به کلی با مگنت 12A متفاوت بوده و این دو قطعه امکان جایگزینی با یکدیگر را ندارند.

۳. آیا هنگام تعویض مگنت، تعویض بوش‌ها و دکتر بلید هم الزامی است؟

اگرچه تعویض همیشه اجباری نیست، اما از آنجا که سایش بوش‌های پلاستیکی فاصله استاندارد مگنت و درام را به‌هم می‌زند، توصیه فنی اکید این است که هم‌زمان سلامت بوش‌ها و تیغه دکتر بلید نیز بررسی و در صورت مشاهده استهلاک تعویض گردند.
