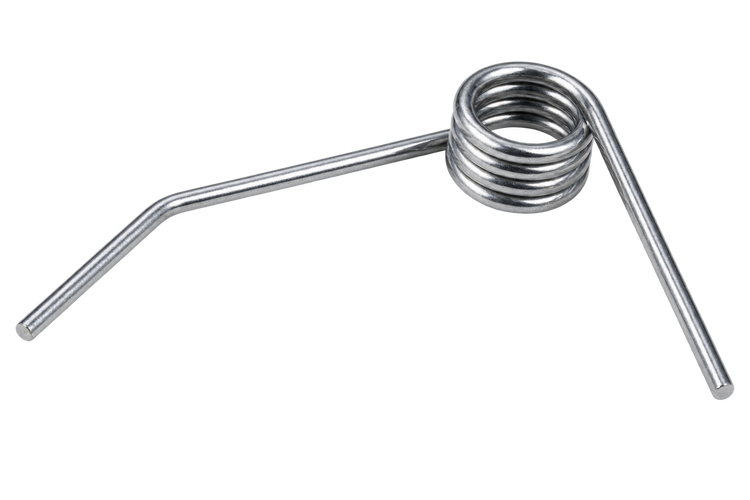

فنر منگوله درام کارتریج لیزری HP مدل 26A / 87A (فنر پیچشی کوپلینگ و هدایتگر محرک درام M402 / M506)

بررسی تخصصی فنر منگوله (کوپلینگ) درام کارتریج لیزری HP مدل 26A / 87A

در کارتریج‌های نسل مدرن اچ‌پی از جمله کارتریج‌های پرمصرف HP 26A (سری پرینترهای LaserJet Pro M402/M426) و HP 87A (سری پرینترهای سازمانی M506/M527)، سیستم انتقال قدرت از موتور پرینتر به درام از طریق یک مکانیزم مفصلی به نام کوپلر یا منگوله درام (Drum Coupling) انجام می‌شود.

قطعه حیاتی که زاویه عملکرد و راستای حرکتی این منگوله را کنترل می‌کند، فنر پیچشی منگوله درام است. این فنر با اعمال گشتاور پیوسته، مفصل متحرک کوپلینگ سر درام را همواره با یک شیب مشخص رو به جلو و در زاویه درگیر شدن نگه می‌دارد. به محض اینکه کاربر کارتریج را درون ریل پرینتر هل می‌دهد، این هدایت زاویه‌ای باعث می‌شود نری کوپلر مستقیماً و بدون کوچک‌ترین مانع داخل چرخ‌دنده گردان موتور پرینتر چفت شده و قفل مکانیکی کامل برقرار گردد.

عواقب خرابی، در رفتن یا فراموش کردن نصب فنر منگوله

• گیر کردن و جا نرفتن کارتریج داخل دستگاه: در صورت عدم وجود یا افتادن این فنر، منگوله درام به سمت پایین آویزان و هرز می‌شود؛ در نتیجه هنگام هل دادن کارتریج به داخل پرینتر، لبه‌های کوپلر به شاسی پرینتر گیر کرده و مانع از جا افتادن کارتریج می‌شود (فشار بیش از حد در این حالت می‌تواند باعث شکستن چرخ‌دنده موتور داخلی پرینتر شود).
• نچرخیدن درام و چاپ نشدن تصویر (ارور کارتریج): به دلیل عدم چفت شدن کوپلر با گیربکس دستگاه، چرخش موتور به درام منتقل نشده و فرآیند چاپ به کلی متوقف می‌گردد.
• صدای ناهنجار تق‌تق (Gear Stripping Noise): نیمه‌درگیر بودن کوپلینگ ناشی از شل بودن فنر، باعث رد کردن دندانه‌ها و ایجاد صدای ضربه شدید حین کارکرد دستگاه می‌شود.

چرا خرید فنر منگوله از دیجیتال بیس؟

فروشگاه دیجیتال بیس (digitalbase.ir) این فنر را با رعایت دقیق‌ترین تلورانس‌های هندسی عرضه می‌کند:

• حفظ زاویه و خاصیت الاستیک بالا: بازوهای فنر دقیقاً با زاویه هندسی استاندارد شاسی 26A/87A فرم داده شده‌اند و در چرخه‌های متوالی باز و بست کارتریج دچار افت گشتاور نمی‌شوند.
• مقاومت ضدسایش و ضدخوردگی: استفاده از فولاد سخت‌کاری‌شده با روکش مقاوم، از زنگ‌زدگی و شکست فنر زیر بارهای دورانی جلوگیری می‌کند.

 کاربرد محصول

• رفع گیر مکانیکی هنگام ورود کارتریج: هدایت خودکار منگوله درام به سمت چرخ‌دنده پرینترهای M402 و M506.
• قطعه یدکی ضروری برای شارژ و تعویض درام: جایگزینی فنرهای پرتاب‌شده، گم‌شده یا خم‌شده در حین سرویس کارتریج‌های 26A و 87A.
• تضمین چرخش بدون لغزش درام: ممانعت از خلاص چرخیدن چرخ‌دنده‌های محرک درام.

 سوالات متداول (FAQ)

۱. چرا بعد از تعویض درام 26A، کارتریج به سختی وارد پرینتر M402 می‌شود؟

علت اصلی جا نرفتن کارتریج، گم شدن یا عدم جاگذاری صحیح فنر منگوله است که باعث می‌شود کوپلر درام آویزان شده و به دیواره داخلی ریل پرینتر گیر کند.

۲. آیا فنر منگوله 26A برای کارتریج‌های 87A و 28A نیز مناسب است؟

بله؛ طراحی مفصل کوپلینگ درام در پلتفرم‌های CF226A ،CF228A و CF287A یکسان بوده و این فنر در تمامی آنها کارایی کامل دارد.

۳. نحوه جهت‌گیری پایه‌های فنر هنگام نصب چگونه است؟

یک پایه فنر داخل شیار نشیمنگاه چرخ‌دنده درام و پایه بلندتر و زاویه‌دار آن در پشت زبانه منگوله قرار می‌گیرد تا همواره نیرویی رو به جلو به کوپلر اعمال کند.
